产品详细资料:

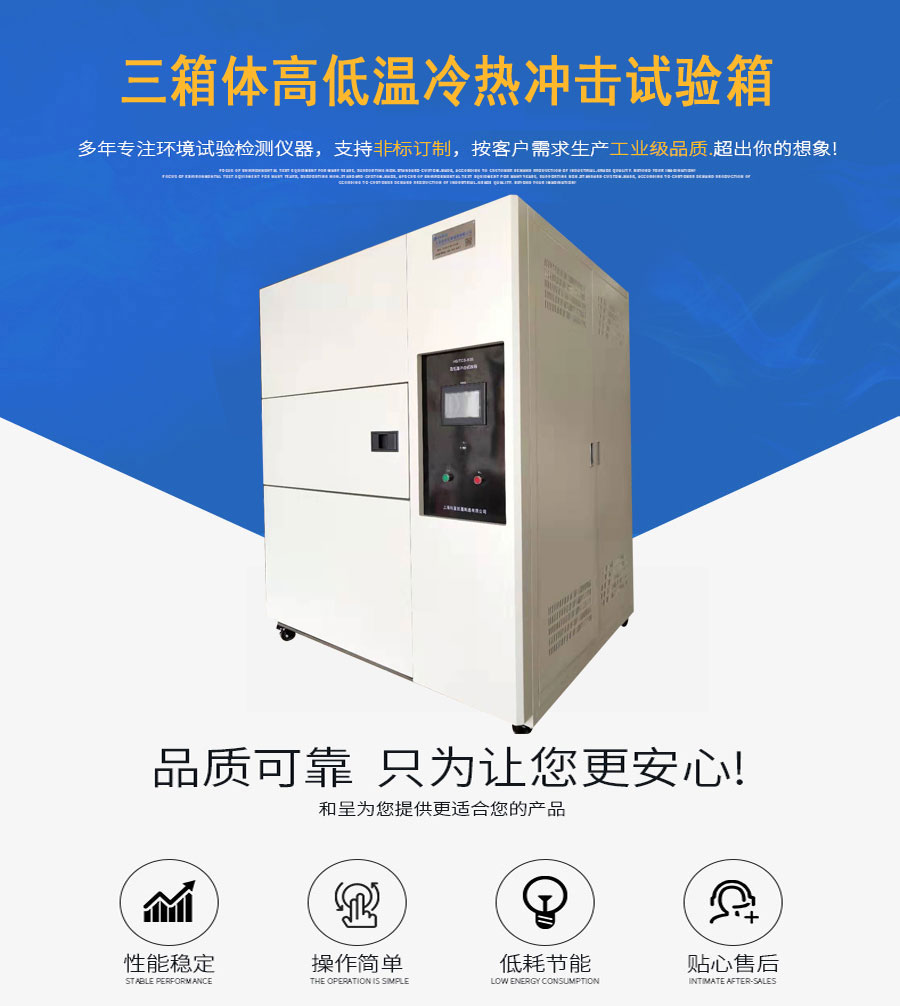

1. 型号及名称:高低温冲击试验箱(三厢)HS/TCS系列

2. 适用及限制说明

2.1试品限制
A) 易燃、爆炸、易挥发性物质试样的试验及储存。
B) 腐蚀性物质试样的试验及储存生物试样的试验或储存。
C) 强电磁发射源试样的试验及储存。

3. 容积和尺寸
3.1测试区容积:容积大小可以根据客户要求定制

4. 性能
测试条件:设备摆放空间温度23℃,设备空载时。
高低温冲击温度:低温:-10/-20℃/-40三个档次,高温160℃。
高温箱预热温度范围:常温~ 200℃
低温箱预冷温度范围:-45℃
温度波动度:±0.5℃
温度均匀度:3℃
温度偏差:2℃
高温箱升温时间:常温至200℃ 40分钟。
低温箱降温时间:常温至-45℃ 90分钟。
温度恢复时间:5分钟 (到达设定值的时间。) 70℃ 到-10℃,以及-10℃到70℃,3分钟内恢复。

参照试验标准
1.GB/T 2423.1-2001 试验A:低温试验方法;

2.GB/T 2423.2-2001 试验B:高温试验方法;

3.GB/T2423.22-2002 试验N: 温度变化试验方法

4. GJB/150.3-1986 高温试验

5. GJB/150.4-1986 低温试验

6. GJB/150.5-1986 温度冲击试验

5. 结构及材料
外箱:冷轧钢板酸洗后,高温静电喷塑,呈橘纹式威图白。
内箱:SUS304不锈钢板.
保温层:硬质聚胺脂发泡及玻璃棉。
箱门:试验箱单开门。

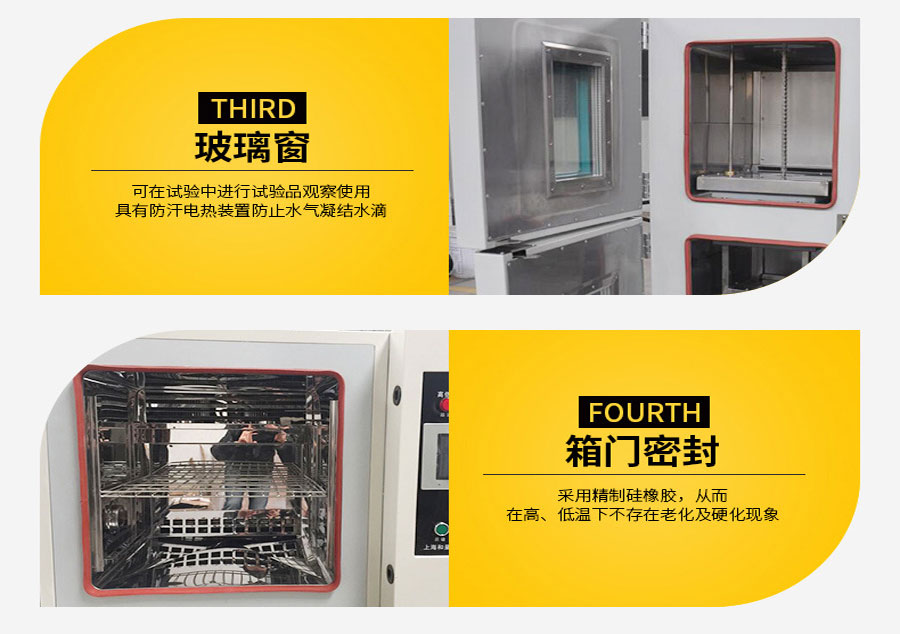

观察:门上设有中空导热除霜玻璃观察窗及LED照明灯。
密封:优质发泡硅胶密封条。

切换阀门
A、分为高温槽,低温槽,测试槽。高低温槽用做能量储备,测试槽是用户使用实验区。

B、高低温槽与测试槽间有阀门相隔,冲击时自动打开相应阀门。

C、有独立换气阀门,在排气(常温恢复)时动作引入环境空气。

6. 送风测温系统
送风特点:由试验箱从右向左水平送风
循环马达:苏恒静音电机。
风轮 :多翼离心式循环风扇,耐高低温铝合金叶片。
传感器:T型热电偶传感器 。

7. 冷冻系统
制冷方式:机械式压缩,复叠制冷。
压缩机:法国泰康全封闭制冷压缩机,复叠制冷。
制冷剂:非氟HFC R404A+R23
冷凝器:风冷冷凝器,微光电机。
蒸发器:高效多段式铝合金翅片蒸发器(翅片加厚型)
油分离器:艾默生
膨胀阀:丹佛斯热力膨胀阀
电磁阀:卡斯特电磁阀
视液镜:丹佛斯

系统特点
1、依不同工况自动切换制冷系统流量,恒定段切断多余系统保持实现节能运行。
2、降温控制:多级蒸发器组合,可获得更均匀及高效的冷量交换效率及制冷输出。
3、流量控制由各自匹配的热力膨胀阀自动调整;
4、不同温段冲击:由多级蒸发器结构相应切断,控制蒸发面积与制冷量膨胀阀匹配,使用制冷系统输出合理减少加热器中和的输出量,达到恒定节能。

8. 加热系统
加热管:鳍片式镍铬合金电热管,陶瓷支架固定安装。
控制方式:由控制器输出信号,通过SSR固态继电器实现高精度无触点开关控制。

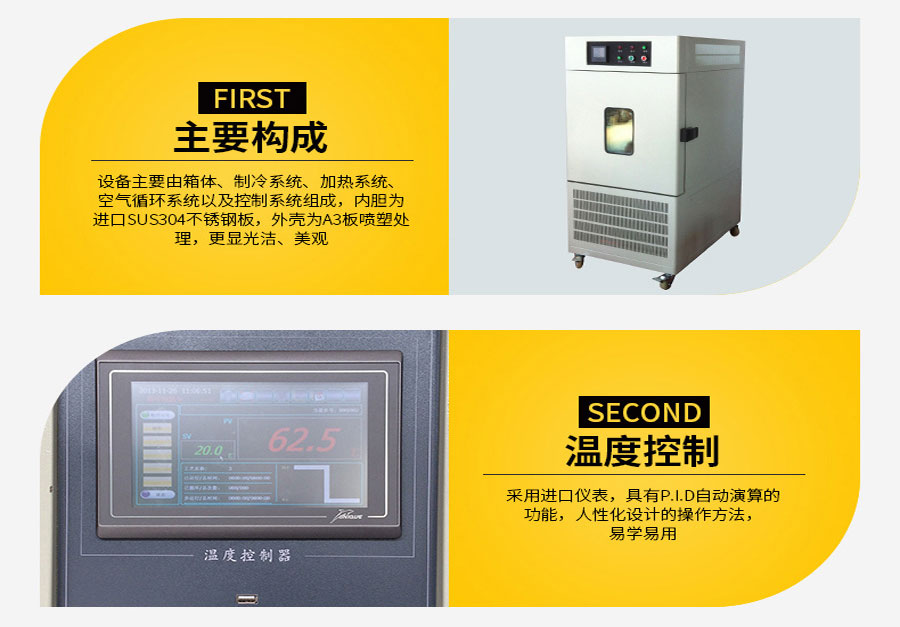

9. 控制器及控制电路---采用触摸屏程序控制器

控制方式:高精度触摸屏输入方式。
显示:7寸彩色液晶显示屏
入力:3组输入,支持PT100,热电偶T,K,E等
精度:0.1高精度采样
操作模式:程序运转模式.
输出方式:PID+SSR/SCR 自动正逆双向同步输出.
故障:具备故障报警输出,人性化提示故障原因及排除方法

软件功能:
1.温度曲线:内置记录程序,控制器记忆体可存储24H运行300天.
可方便自动生成温度曲线文件,并转存为XLS表格;
2.外留USB口:可直接连接打印机,实现本地数据由线打印,
由USB口可用U盘轻松进行历史曲线等数据导出。

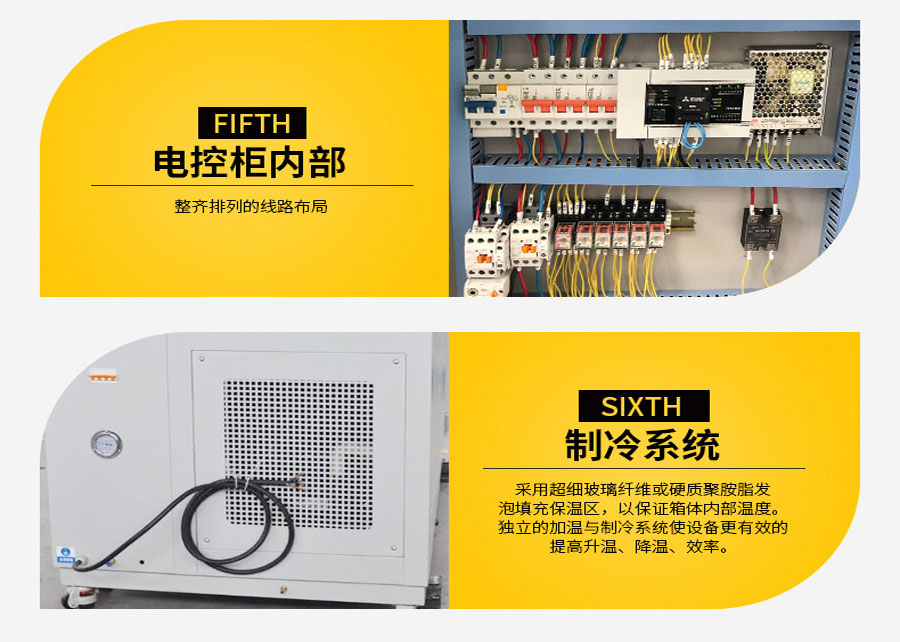

控制电路要元器件:控制线路主要零部件(指示灯,按钮开关,继电器,断路器,交流接触器等)均为施耐德品牌元件为主。固态继电器采用固特品牌元件。

10. 保护功能
1.测试区双重超温保护
2.附有无熔丝保护开关
3.加热器漏电保护开关
4.压缩机过载过热
5.压缩机高低压保护
6.系统过电流保护装置
7.控制器自诊定故障并显示

11. 其它部件

11.1标配
1. 试品架2套
2.直径50MM测试孔软塞一套
3.操作说明书保养手册
4. 箱体底部承重滑轮一套。

12. 使用条件
1.环境温度: 5℃-20℃,且设备四周通风良好,无温度堆积。
2.相对湿度: ≤85%RH;
3.大气压力:80kPa~106kPa
4.周围无强烈振动

5.电源电压:
5.1 接电源380V AC(±10%),三相线+保护地线,接地电阻≤4Ω; 6.频率: 50±0.5Hz

7.环境空气质量要求:不含高浓度粉尘及易燃.易爆气体或粉尘,附近没有强电磁辐射源.
8.箱内不能放置含有易燃﹑易爆或会产生挥发﹑腐蚀性气体的物品进行试验或存储
9.试品放置要求:试品总体积不大于箱内容积的2/5,箱内每层水平面放置面积不大于截面积的2/5。 否则可能严重影响试验箱性能或不能正常工作。

13. 售后服务
1.上门提供设备的安装及新机调试,培训工作。
2.整机保修期: 一年.
3.完整的维修服务团队,提供迅速及专业的维修服务。(维修2小时内回复,24小时派出服务人员。)

14. 设备执行及验收标准

依相关国标指示的方法,参照双方确认的技术协议进行验收。
